Cửa cuốn C70

Cấu tạo nan cửa cuốn C70

Cửa cuốn siêu êm C70 là một dòng sản phẩm cửa cuốn cao cấp nhất phân khúc cửa cuốn thế hệ mới mà Tập Đoàn Austdoor nghiên cứu và sản xuất.

Cửa cuốn siêu thoáng C70 bao gồm 2 nam lồng với nhau tạo thành 1 bộ nan cửa cuốn.

• Nan nhỏ phía trên có màu cafe, đỉnh nan này có các lỗ thoáng kích thước 13x90 (mm), mỗi lỗ thoáng này cách nay 50mm. Thân nan chỉ có 1 gân tăng cứng, móc nan có cài gioăng giảm chấn.

• Nan lớn phía dưới có chiều cao nan H=70mm, màu kem. Đỉnh nan này ngắn hơn các nan thông thường và không có lỗ thoáng. Đỉnh nan cũng được cài gioăng giảm chấn. Thân nan cửa C70 Austdoor có 2 lớp nhôm, ở giữa có gân tăng cứng và 1 lỗ bắt vít để cài bộ nhựa.

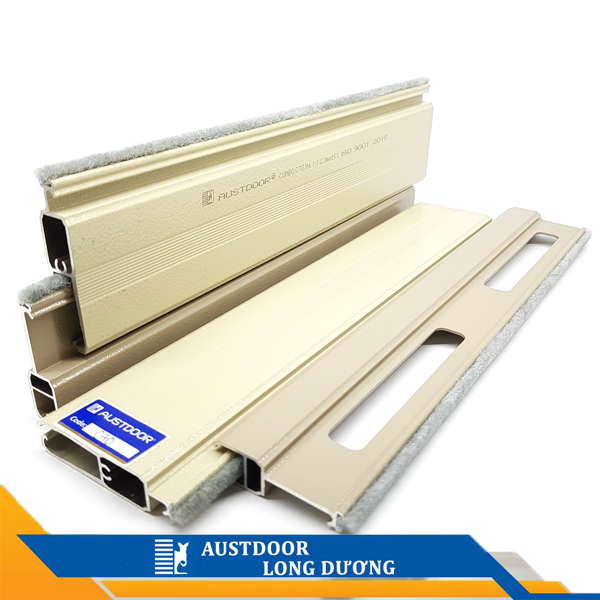

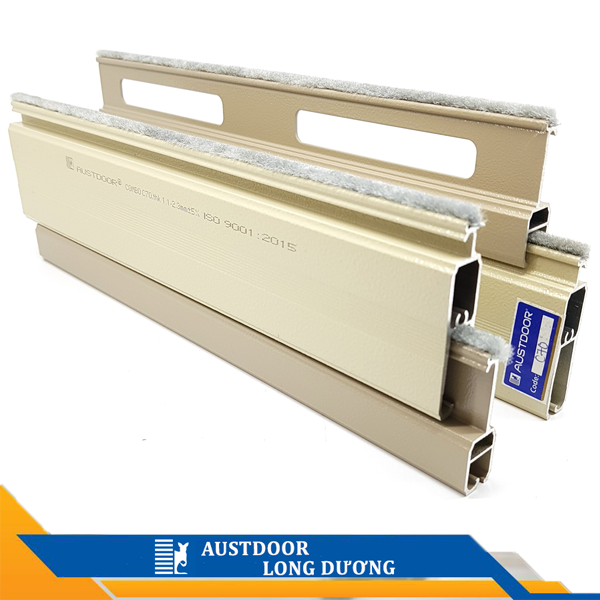

Hình ảnh nan cửa cuốn C70

Cửa cuốn C70 có các khe thoáng lớn gấp 4 lần so với các dòng cửa cuốn giá rẻ khác trên thị trường. Đây là một bước đột phá trong ngành cửa cuốn tại Hà Nội nói riêng và thị trường cửa cuốn Việt Nam nói chung

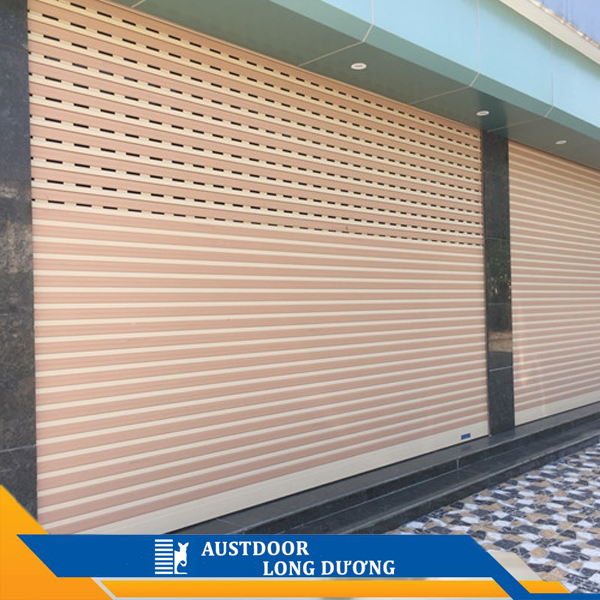

Công trình sử dụng cửa cuốn C70

Sản phẩm cùng loại:

• Cửa siêu êm S52i. Thời gian bảo hành lên tới 5 năm

• Cửa cuốn siêu êm S50i. Giải pháp tối ưu chi phí lắp đặt

• Cửa cuốn S51 siêu êm. Sản phẩm đồng bộ Austdoor

• Cửa cuốn siêu êm siêu thoáng C70. Mẫu cửa với lỗ thoáng gấp 4 lần cửa cuốn thông thường

Bảng tiêu chuẩn kỹ thuật cửa cuốn nan nhôm C70

Cửa cuốn siêu thoáng C70

Hiện nay, cửa cuốn tại Hà Nội đa phần dùng loại nan nhôm với kích thước bản lá là 50mm, với kích thước lỗ thoáng trên lá cửa là 50x5 (mm).

Nan cua cuon C70, bước đột phá trong thị trường cửa cuốn, với nan bản lớn kèm lỗ thoáng 90x13(mm) lớn gấp 4 lần so với loại nan cửa thông thường. Làm tăng sự luân chuyển không khí giữa môi trường bên ngoài và môi trường bên trong ngôi nhà thân yêu của bạn. Đóng mở khe thoáng cửa cuốn theo ý muốn của bạn.

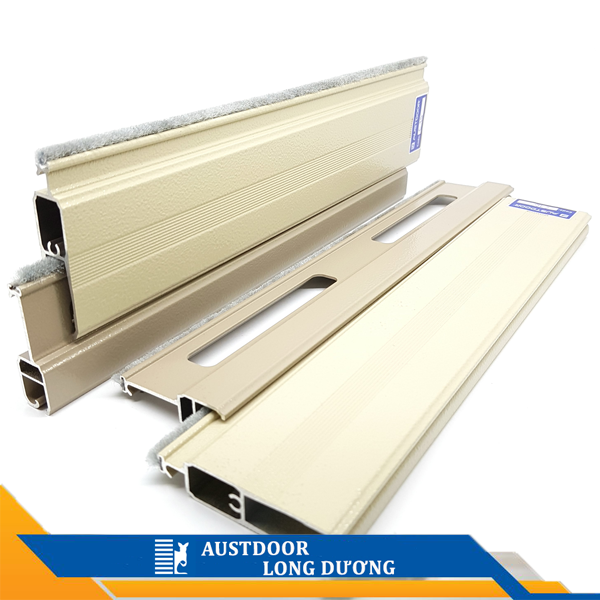

Nan cửa cuốn thế hệ mới Austdoor C70

Lựa chọn motor cho Cửa cuốn C70 đồng bộ

Để đảm bảo tính đồng bộ, không xảy ra tình trạng hỏng hóc trong quá trình lắp đặt sử dụng. Tập đoàn Austdoor đưa ra quy định về motor sử dụng cho cửa cuốn nan C70 là motor AH và AK

• Motor AH là dòng nhập khẩu với thời gian bảo hành lên tới 5 năm

• Motor AK là dòng lắp ráp trong nước với thời gian bảo hành 2 năm trong suốt quá trình sử dụng

Dưới đây là bảng lựa chọn motor phù hợp với nan cửa C70 Austdoor

Chọn motor cửa cuốn C70 Austdoor

Trong đó:

• Hpb = Chiều cao thông thủy + 50cm (tối thiểu)

• Wpb = Chiều rộng thông thủy + 17 cm (hoặc 200cm... phụ thuộc vào loại ray cửa cuốn)

Ray dành cho cửa cuốn C70

Việc lựa chọn và tư vấn ray cửa cuốn là vô cùng quan trọng, để đảm bảo cửa cuốn siêu êm c70 hoạt động an toàn, êm ái.

Cửa C70 sử dụng 2 loại ray chính là : Ray nhôm U85iNS và Ray nhôm U105NS.

Ray U85iNS dùng cho cửa C70 Austdoor

Với những bộ cửa rộng, có kích thước Wpb từ 4m trở lên, quý khách hàng có thể sử dụng ray U105NS để đàm bảo bộ cửa được vững chắc hơn.

Ray cửa cuốn U105

Giá bộ cửa cuốn siêu thoáng C70

Để biết được giá bộ cửa cuốn siêu êm. Bạn có thể thực hiện các bước như sau:

Xây ô chờ để lắp cửa cuốn C70

Việc xây tường để lắp cửa cuốn siêu êm C70 ảnh hưởng lớn tới kích thước cũng như cách lắp đặt cửa. Thông thường trên thị trường sẽ có 3 cách xây tường để lắp đặt  cửa cuốn:
Lắp đặt lô cửa cuốn bên trong nhà:


Lắp đặt cửa cuốn trong nhà

Lắp đặt lô cửa cuốn ở bên ngoài nhà:


Lắp đặt cửa cuốn C70 bên ngoài nhà

Lắp đặt cửa cuốn ở phía trên lanh tô cửa


Lắp đặt cửa cuốn phía trên lanh tô cửa

Đo kích thước cửa cuốn

Ảnh thông số lắp đặt cửa cuốn

Ghi chú:

• Wtt: chiều rộng thông thủy của cửa cuốn

• Htt: Chiều cao thông thủy của cửa cuốn

• SR: kích thước cánh gà tối thiểu. Kích thước này nên để tầm 200mm.

• Wpb: Chiều rộng phủ bì cửa. Wpb = Wtt + 170mm (hoặc 200...phụ thuộc loại ray)

• Hpb: Chiều cao phủ bì cửa. Hpb = Htt + 500mm (tối thiểu)

==> Diện tích 1 bộ cửa cuốn: Spb = Wpb x Hpb

Lựa chọn motor cửa cuốn C70

Việc lựa chọn loại motor cho cửa cuốn, giá motor cửa cuốn bao nhiêu tiền... chất lượng motor như thế nào cũng ảnh hưởng lớn tới giá 1 bộ cửa cuốn

Theo tiêu chuẩn đồng bộ, toàn bộ các sản phẩm cửa cuốn Austdoor đều được quy định sử dụng 3 loại motor chủ yếu sau đây:

• Motor AH là dòng nhập khẩu Đài Loan theo tiêu chuẩn riêng của Austdoor với những thiết kế đặc biệt. Thời gian bảo hành lên tới 5 năm

• Motor AK là bộ tời cửa cuốn lắp ráp trong nước với những linh kiện được nhập khẩu. Sản phẩm này được bảo hành 2 năm

• Motor YH là bộ tời được nhập khẩu trực tiếp từ Đài Loan theo tiêu chuẩn của nhà máy bên Đài Loan

Các dòng bộ tời cửa cuốn có tải trọng tối thiểu là 300kg (sức nâng) và tối đa là 2000kg (dùng điện 3 pha).

Ví dụ: cách lựa chọn motor cho nan cửa cuốn siêu thoáng C70. Với 1 bộ cửa cuốn C70 có Chiều cao phủ bì Hpb = 4,2m; Chiều rộng phủ bì Wpb = 4,7m. Dựa vào bảng thông số kỹ thuật chi tiết bên trên ta sẽ đối chiếu hàng thứ 4 và cột thứ 3 ta sẽ lựa chọn được bộ tời cho bộ cửa cuốn này là AH/AK500 (bộ tời 500kg)

Cách tính giá cửa cuốn C70

Sau khi bạn đã thực hiện đầy đủ các bước:

• Bước 1: Xác định vị trí lắp đặt cửa cuốn

• Bước 2: Xác định diện tích cửa cuốn

• Bước 3: lựa chọn được motor cửa cuốn C70 cùng giá motor

• Bước 4: Lựa chọn chủng loại và giá lưu điện cửa cuốn (nếu cần)

• Bước 5: Xác định xem cửa cuốn siêu thoáng C70 có cần làm hộp kỹ thuật hay không

Giá bộ cửa cuốn c70 = Tổng tiền giá lá + Tiền motor + Tiền lưu điện + Tổng tiền hộp kỹ thuật

Ví dụ: Với 1 bộ cửa cuốn C70 có Chiều cao phủ bì Hpb = 4,2m; Chiều rộng phủ bì Wpb = 4,7m. Sử dụng bộ tời AH500kg. Lưu điện P2000. Có diện tích hộp kỹ thuật là 15m2.

Giá tiền bộ cửa cuốn = (4,2 x 4,7) x 2.340.000 + 7.798.000 + 5.189.000 + 15 x 450.000 = 65.928.600 VNĐ

Trong đó:

• 4,2 x 4,7: Diện tích phủ bì cửa cuốn.

• 2.340.000 : là giá nan cửa cuốn siêu thoáng C70 (tham khảo tại đây)

• 7.798.000 : Giá bộ tời AH500A ( bộ tời cửa cuốn có sức nâng 500kg)

• 5.189.000 : Giá bộ lưu điện P2000 (dùng cho motor có sức nâng > 500kg)

• 520.000 : Là đơn giá hộp kỹ thuật/1m2. Hộp kỹ thuật có khung xương là hộp 20x20x1.4, và tấm Alcorest 3mm.

Chú ý: Giá trên là giá Tham khảo, không phải giá bán cửa cuốn.

Cửa cuốn Austdoor đồng bộ

Cửa cuốn Austdoor hiện là hãng cửa cuốn duy nhất trên thị trường công bố tiêu chuẩn đồng bộ cùng những thông số kỹ thuật chi tiết cho từng nan cửa cuốn. Dưới đây tôi xin với tới các bạn một số chi tiết đồng bộ của cửa cuốn austdoor C70.

Khung kỹ thuật cửa cuốn đồng bộ

Hệ khung kỹ thuật gồm khung thép hộp được hàn cố định, trên đó có gắn mặt bích, trục cửa, Pully nhựa và hệ con lăn trợ lực.

Các thông số kỹ thuật được xác định chính xác tại nhà máy đảm bảo việc lắp đặt cua cuon nan thoang dễ dàng, thuận tiện không phụ thuộc nhiều vào tay nghề thợ lắp đặt, giúp cửa cuốn siêu êm siêu thoáng C70 vận hành ổn định, tuổi thọ cao.

Hệ thống khung kỹ thuật đồng bộ dành cho cửa cuốn Austdoor

Motor cửa cuốn đồng bộ

Một bộ tời cửa cuốn C70 đồng bộ bao gồm các chi tiết sau:

• 01 thân motor AH hoặc AK

• 01 hộp nhận tín hiệu chống dò mã cửa cuốn

• 01 rơ le chống sổ lô

• 01 tay bấm tường có dây (hoặc không dầy tùy yêu cầu)

• 02 tay điều khiển từ xa DK1

Motor cửa cuốn Austdoor

Công nghệ cửa cuốn an toàn trên mẫu C70

Một bộ cửa cuốn được gọi là an toàn và hiệu quả phải trang bị đầy đủ các tính năng sau:

• Công nghệ chống sao chép mã mở cửa: Cửa cuốn siêu thoáng C70 được tích hợp Công nghệ ARC (Advanced Rolling Code). Công nghệ này cho phép tay điều khiển cửa cuốn Austdoor tự sinh ra hàng tỷ mã số bảo mật khác nhau ngay sau mỗi lần sử dụng. Kẻ gian hoàn toàn không có khả năng dò mã khóa bằng các thiết bị sao chép mã.

• Công nghệ động cơ AC: công nghệ 3 dây tiên tiến có hệ thống phanh kép, tự động ngắt khi quá nhiệt giúp cửa vận hành bền bỉ và an toàn.

• Hệ thống đảo chiều khi gặp vật cản: Nó đảm bảo an toàn cho trẻ em, người già, cũng như đảm bảo an toàn cho chính bộ cửa cuốn.

• Còi báo động khi cửa gặp vật cản hoặc khi có người cạy cửa

• Hệ thống báo cháy, tự động mở cửa khi có hỏa hoạn

• Bình lưu điện UPS cửa cuốn dùng trong trường hợp cửa mất điện.

Chế độ bảo hành cửa cuốn.

Xin gửi tới quý khách hàng quy định bảo hành các bộ phận cửa cuốn C70 như sau:

•  Đối với mô tơ AH :  bảo hành 60 tháng

• Đối với mô tơ AK, nan cửa thế hệ mới bảo hành 24 tháng

• Đối với hộp điều khiển cửa cuốn, điều khiển từ xa DK1, DK2: Bảo hành 12 tháng

• Đối với nan cửa cuốn austdoor truyền thống và các phụ kiện khác: Bảo hành 12 tháng

LỜI KẾT

Cửa cuốn siêu êm C70 mặc dù có giá cao hơn tất cả so với các mẫu nan khác trong phân khúc cửa cuốn thế hệ mới. Nhưng bù lại đây là mẫu nan dày nhất, đẹp nhất và cũng được ưa chuộng nhất trên thị trường bây giờ.

Nếu thực sự quý khách hàng vẫn còn nhiều khúc mắc và thấy phức tạp khi lựa chọn cửa cuốn nói chung và cửa cuốn siêu thoáng C70 nói riêng, hãy gọi theo số hotline của chúng tôi. Chúng tôi sẽ giúp bạn.
